Werksbilder  -  Formwerke 15"'

© Copyright 2006-2012 Antonios Vassiliadis

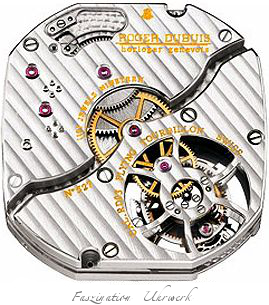

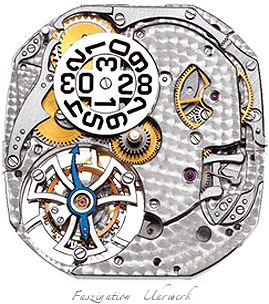

Roger Dubuis (Genf, Schweiz)

RD03

Ø = mm (15"')

H = 5.70 mm

19 Steine

f = 21.600 A/h (3 Hz)

Gangreserve 60 Std.

Handaufzug; fliegendes Tourbillon (1 Rotation pro Minute) auf Position "7" mit integrierter Sekunde; Tourbillon-Käfig in Form eines Keltischen Kreuzes; Großdatumsanzeige auf "12"; Gangreserveanzeige auf "4/5"; Genfer Punze; 293 Einzelteile;

2003

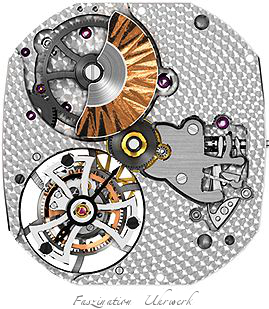

Roger Dubuis Kaliber RD03 - Bild mit freundlicher Genehmigung der Manufacture Roger Dubuis

Roger Dubuis (Genf, Schweiz)

RD520

Ø = 33.84 mm (15"')

H = 6.50 mm

30 Steine

f = 21.600 A/h (3 Hz)

Gangreserve 60 Std.

Automatik mit Micro-Rotor aus Weiss-Gold auf "11"; fliegendes Tourbillon (1 Rotation pro Minute) auf Position "7"; Schrauben-Unruh; Schwanenhals-Feinregulierung; Genfer Punze; 227 Einzelteile;

2011

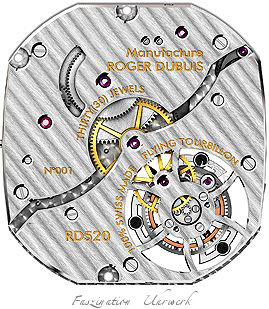

Roger Dubuis Kaliber RD520 - Bild mit freundlicher Genehmigung der Manufacture Roger Dubuis

Antoine Preziuso (Genf, Schweiz)

TTR3

Ø = 34 mm x 51 mm (15"' x 22½"')

H = 8.05 mm

39 Steine

f = 3 x 28.800 A/h (3x4 Hz)

Gangreserve 72-110 Std.

Handaufzug; 3 in 120° angeordnete fliegende 1-Minuten-Tourbillons (benötigen zusammen 2.15 Minuten für eine gemeinsame Umdrehung); 2 in Serie geschaltete Federhäuser; gebläute Schrauben; 4 geschraubte Goldchatons; Flach-Spirale; Schrauben-Unruh; Incabloc-Stoßsicherung; Ankerhemmung;

TTR3 = Triple Tourbillon Résonance 3. Das Prinzip der Resonanz, welches davon ausgeht, dass jeder schwingender Körper andere Objekte in der Umgebung beeinflusst, lässt die drei Unruhen harmonisch im gleichen Takt schwingen.

2005

Antoine Preziuso Kaliber TTR3 - Bild mit freundlicher Genehmigung der Antoine Preziuso SA

Franck Müller (Genthod, Schweiz)

FM 3480 QPSE

Ø = 34.40 x 41.40 mm (15¼"' x 18¼"')

H = 13.65 mm

99 Steine

f = 18.000 A/h

Gangreserve 3 Tage (Gangwerk)

Gangreserve 24 Std. (Schlagwerk)

Automatik; Tourbillon (14 mm Durchmesser); Schaltrad-Chronograph (3 Schaltsterne) mit Auslösung durch Kronenfunktion; Zentrale Stoppsekunde mit Rattrapante-Funktion (Drücker auf "3/4"); Minuten-Répétition mit Carillon (Auslösung durch 4 Hämmer auf 4 Tonfedern) durch Drücker auf "2", "9/10" sowie "10"; Ewiger-Kalender für die nächsten 999 Jahre mit 2 Korrekturdrücker auf "9/10"; 2 Federhäuser (1x Gangwerk, 1x Schlagwerk); Breguet-Spirale; Schraubenunruh mit Regulierschrauben aus Platin; Franck Müller Ankerhemmung; 99 Zahnräder; 1.483 Einzelteile;

Nach 5 Jahren Entwicklung, die komplizierteste Armbanduhr der Welt mit 36 Komplikationen:
1.Tag-Nacht Anzeige
2.Grande Sonnerie (Großes Läutwerk)
3.Petite Sonnerie (Kleines Läutwerk)
4.Silence
5.Minuten-Répétition
6.Westminster Carillon mit 4 Hämmer auf Tonfeder
7.Einstellungen der Großen Läutwerk- / kleinen Läutwerk-Funktionen durch wasserdichten Drücker mit Anzeige auf der Zifferblattseite
8.Einstellung der Silence-Funktion durch wasserdichten Drücker mit Anzeige auf der Zifferblattseite
9.Unterbrechung der Läutwerkfunktion während der Zeigerstellposition
10.Aufhebung der Läutwerksausführung, wenn diese Funktion unterbrochen- und daher noch nicht beendet worden ist
11.Schutzmechanismus gegen versehentliches Zeigerstellen während der Läutwerkausführung
12.Schlagwerksjustierung zum Einstellen der Hämmer auf die Tonfeder
13.Gangreserveanzeige
14.Gangreserve für das Schlagwerk
15.Fliehkraftregulator
16.Fliegendes Tourbillon mit Keramik-Kugellager
17.Unruh mit Gold-Regulierungsschrauben
18.Breguet-Spirale mit Phillipsendkurve
19.Tourbillon-Käfig, ohne Brücke, durch das Zifferblatt sichtbar
20.Automatik mit Micro-Rotor aus Platin
21.Westminster Carillon mit Aufzugsautomatik durch Micro-Rotor aus Platin
22.Ewiger Kalender
23.Tagesanzeige
24.Monatsanzeige
25.Retrograde Datumsanzeige
26.Schaltjahreskalenderanzeige
27.Jahreanzeige für die nächsten 999 Jahre
28.Schaltjahresanzeige
29.Anzeige des Jahrhunderts
30.Mondphase: Abweichung von 6.8 Sekunden für eine vollständige Phase (1 Fehler alle 1.000 Jahre)
31.Zeitausgleichung Wert +/-15
32.Anzeige zweier weiterer Zeitzonen
33.Schaltrad-Chronograph mit 3 Schaltsternen
34.Minutenzähler
35.Stundenzähler, retrograde Anzeige
36.Fly-back-Funktion

2006

Franck Müller Kaliber FM 3480 QPSE - Bild mit freundlicher Genehmigung von Franck Muller Group Watchland SA

Funktionsdisplay von Franck Müller´s "Aeternitas Mega 4" - die komplizierteste Armbanduhr der Welt !

Piaget (La Côte-aux-Fées, Schweiz)

1270P

Ø = 34.90 x 34.90 mm (15½"' x 15½"')

H = 5.55 mm

35 Steine

f = 21.600 A/h (3 Hz)

Gangreserve 40 Std.

Ultraflaches Automatikwerk mit dezentralen Microrotor auf "9" aus Weiss-Gold; Tourbillon mit dezentral angeordnetem Käfig auf "1"; Stunde und Minute auf "4"; Anglierte und skelletierte Brücken; Rückseitige Gangreserveanzeige; gebläute Schrauben; Ankerhemmung; 269 Bauteile;

Das 1270P ist das 17. ultraflache Kaliber von Piaget. Basiert auf der Technik des Piaget Kaliber 600P, des flachsten Tourbillonuhrwerks mit Handaufzug und des Piaget Kalibers 1208P, des flachsten Automatikuhrwerks der Welt. Gewicht des Tourbillonkäfigs: 0.2 g (3 Titanbrücken). Höhe des Tourbillonkäfigs: 2.8 mm.

2011

Piaget Kaliber 1270P - Bild mit freundlicher Genehmigung der Piaget SA
