Werksbilder - Formwerke 13"' |
||
| © Copyright Antonios Vassiliadis | ||
 |
||
 |
 |
 |
|
|
||
|
|
||
|
F.P.Journe (Genf, Schweiz) |
||
|
|
||
| Kaliber | 1504.2 |
F.P. Journe Kaliber 1504.2 - Bild mit freundlicher Genehmigung der Montres Journe SA |
| Gesamt Ø | 29.30 x 28.20 mm (13"' x 12½"') | |
| Einpassung Ø | 27.30 x 27.30 mm (12"' x 12"') | |
| Höhe | 5.00 mm | |
| SSteine | 21 | |
| Frequenz | 21.600 A/h (3 Hz) | |
| Gangreserve | 50 + 2 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker, Amplitude
300°/270° • Nivarox-Anachron-Spirale (Flach-Spirale) • Glucydur-Unruh, 2-schenklig mit 16 Regulier- bzw. Masseschrauben |
|
| Hersteller | Montres Journe SA (AHCI) | |
| Herstellung | 2022 | |
| Stückzahl | 69 | |
| Typ | Formwerk | |
| Material | • 18 K Gold 5N; Stahl | |
| Funktionen |
• Stunde,
springend, digital durch Fenster auf
"12" • Minutenanzeige aus der Mitte |
|
| Ausstattung |
• Zeigerstellung durch Ziehen der
Krone • Doppelfederhaus (2 parallel geschaltete Federhäuser) • Hemmungsrad mit 15 Zähnen • Beweglicher Spiralklötzchenträger • Incabloc-Stoßsicherung • 168 Einzelteile |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile angliert und hochglanzpoliert • Schraubenköpfe hochglanzpoliert, Kanten und Schlitz angliert • Umfangschliff "Etirage de flancs" • Perlierte Grundplatine "grainage circulaire" • Genfer Streifenschliff "Côtes de Genève" |
|
|
Unterschied
beim Kaliber 1504: 1504 : Ø 27.70 x 27.90 mm; H=4.40 mm; 19 Steine; 48h; Federhausräder sichtbar; 2004 1504.2 : Ø 29.30 x 28.20 mm; H=5.00 mm; 21 Steine; 50h; Federhausräder unter Platine; 2022 |
||
|
|
||
|
|
||
|
F.P.Journe (Genf, Schweiz) |
||
|
|
||
| Kaliber | 1509 |
F.P. Journe Kaliber 1509 - Bildquelle Sotheby´s |
| Gesamt Ø | 29.30 x 28.40 mm (13"' x 12½"') | |
| Einpassung Ø | 29.30 x 28.20 mm (13"' x 12½"') | |
| Höhe | 5.30 mm | |
| Steine | 31 | |
| Frequenz | 21.600 A/h (3 Hz) | |
| Gangreserve | 28 + 2 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker,
Hebewinkel 52°, Amplitude 250°/250° • Nivarox-Anachron-Spirale (Flach-Spirale) • Exzenter-Unruh, 4-schenklig mit 4 Exzentergewichten (Trägheitsmoment 10.10 mg/cm²) |
|
| Hersteller | Montres Journe SA (AHCI) | |
| Herstellung | 2010 | |
| Stückzahl | 147 | |
| Typ | Formwerk | |
| Material | • 18 K Gold 5N; Stahl | |
| Funktionen |
• Stunde,
dezentral, springend, digital durch Fenster auf
"12" • Minute, springend, digital durch Fenster aus der Mitte • Kleine Sekunde auf "6" • Gangreserve auf "12" |
|
| Ausstattung |
• Zeigerstellung durch Ziehen der
Krone • Antrieb mit konstanter Kraft "constant force" für 1 Minute, Patent EP1528443 • Feinregulierung ohne Rückersystem durch Veränderung des Trägheitsmoments am Unruhreif • Hemmungsrad mit 15 Zähnen • Beweglicher Spiralklötzchenträger • Incabloc-Stoßsicherung • 234 Einzelteile |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile angliert und hochglanzpoliert • Schraubenköpfe hochglanzpoliert, Kanten und Schlitz angliert • Umfangschliff "Etirage de flancs" • Perlierte Grundplatine "grainage circulaire" • Genfer Streifenschliff "Côtes de Genève" |
|
|
|
||
|
|
||
|
F.P.Journe (Genf, Schweiz) |
||
|
|
||
| Kaliber | 1514 |
F.P. Journe Kaliber 1514 - Bild mit freundlicher Genehmigung der Montres Journe SA |
| Gesamt Ø | 29.30 x 28.20 mm (13"' x 12½"') | |
| Einpassung Ø | 29.30 x 28.20 mm (13"' x 12½"') | |
| Höhe | 5.20 mm | |
| Steine | 32 | |
| Frequenz | 21.600 A/h (3 Hz) | |
| Gangreserve | 30 + 2 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker,
Hebewinkel 52°, Amplitude 250°/250° • Nivarox-Anachron-Spirale (Flach-Spirale) • Exzenter-Unruh, 4-schenklig mit 4 Exzentergewichten (Trägheitsmoment 10.10 mg/cm²) |
|
| Hersteller | Montres Journe SA (AHCI) | |
| Herstellung | 2017 | |
| Stückzahl | 137 | |
| Typ | Formwerk | |
| Material | • 18 K Gold 5N; Stahl | |
| FFunktionen |
• Stunde, dezentral, digital durch
Fenster auf
"12" • Minute, digital mittels 2 Scheiben durch Fenster auf "12" • Kleine Sekunde auf "6" • Gangreserve, retrograd auf "12" |
|
| Ausstattung |
• Zeigerstellung durch Ziehen der
Krone mittels 2 Rastpositionen • Antrieb mit konstanter Kraft "constant force" für 1 Minute, Patent EP1528443 • Feinregulierung ohne Rückersystem durch Veränderung des Trägheitsmoments am Unruhreif • Hemmungsrad mit 15 Zähnen • Beweglicher Spiralklötzchenträger • Incabloc-Stoßsicherung • 249 Einzelteile |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile angliert und hochglanzpoliert • Schraubenköpfe hochglanzpoliert, Kanten und Schlitz angliert • Umfangschliff "Etirage de flancs" • Perlierte Grundplatine "grainage circulaire" • Genfer Streifenschliff "Côtes de Genève" |
|
|
|
||
|
Richard Mille (Les Breuleux, Schweiz) |
||
| Kaliber | RMAL2 |

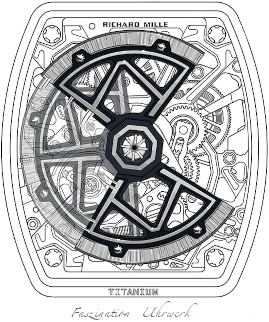

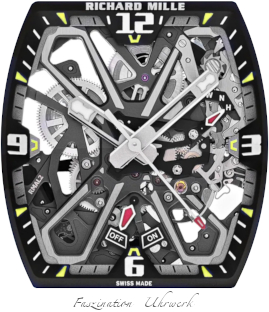

Richard Mille Kaliber RMAL2 - Bild mit freundlicher Genehmigung der Richard Mille SA

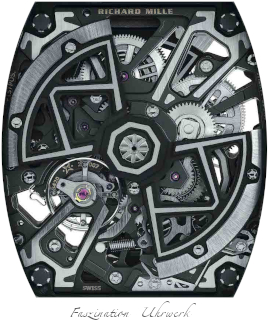

Richard Mille Kaliber RMAL2 - Bild mit freundlicher Genehmigung der Richard Mille SA |
| Gesamt Ø | 29.45 x 31.25 mm (13"' x 13¾"') | |
| Höhe | 5.92 mm | |
| Steine | 38 | |
| Frequenz | 28.800 A/h (4 Hz) | |
| Gangreserve | 55 Std. ±10% | |
| Antriebsart | Automatik, unidirektional (entgegen Uhrzeigersinn) | |
| Hemmung |
• Schweizer Anker, Hebewinkel
53° • Elinvar-Spirale von Nivarox® • Glucydur-Unruh, 4-schenklig, 4 Exzenter-Regulierschrauben mit Trägheitsmoment von 4.8 mg/cm² |
|
| Hersteller | Richard Mille SA; Vaucher Manufacture Fleurier | |
| Basis | Vaucher Manufacture Fleurier Kaliber VMF 6420 | |
| Herstellung | 2022 | |
| Stückzahl | ? | |
| Typ | Formwerk | |
| Material |
• Titan Grad 5 (90 % Titan, 6% Aluminium sowie 4% Vanadium)
mit Elektroplasma-Behandlung / Titalyt® Beschichtung / PVD-Beschichtung; Edelstahl |
|
| Funktionen |
• Stunde • Minute • Zentrale Sekunde • Funktionsanzeige auf "2/3" • Anzeige des Sportmodus "On/Off" des Rotors auf "6" |
|
| Ausstattung |
• Zeigerstellung durch Drehen der
Krone • Funktionswahl über seitl.Drücker auf "2" für neutral (N), Aufzug (W) sowie Zeigerstellung (H) • Drücker auf "8" für Aktivierung des Sportmodus des Rotors • "Schmetterling"-Rotor mit 2 variabel verstellbaren Schwungelementen (zwei 90°-Elemente) aus Titan, Keramik kugelgelagert • Doppelfederhaus, in Serie geschaltet • Federhausverzahnung und Kleinbodenradtrieb mit zentalem Evolventenprofil (Eingriffswinkel 20°) • Federwelle aus nickelfreiem Chronifer® (DIN x 46 Cr 13 + S) mit den folgenden Eigenschaften: rostfrei, antimagnetisch, zum Tempern geeignet • Tourbillonkäfig Ø 12.40 mm • Torq-Schrauben aus Titan • Triovis-Feinregulierung • Incabloc-Stoßsicherung |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Titanteile nass sandgestrahlt, mit Titalyt® Beschichtung und angliert • Skelettiertes Werk • Skelettierter Rotor • Alle Kontaktflächen poliert • Zapfen der Triebe Hitze behandelt • Schraubenköpfe hochglanzpoliert |
|
|
|
||
|
Rolex (Biel, Schweiz) |
||
| Kaliber |
7040-1 7040-2 7040-3 7040-4 |
Rolex Kaliber 7040-1 - Bild mit freundlicher Genehmigung der Manufacture des Montres Rolex SA
Rolex Kaliber 7040-3 - Bild mit freundlicher Genehmigung der Manufacture des Montres Rolex SA |
| Gesamt Ø | 29.60 mm x 19.60 mm (13"' x 8¾"') | |
| Höhe | 3.70 mm | |
| Steine | 21 | |
| Frequenz | 28.800 A/h (4 Hz) | |
| Gangreserve | 72 Std. / 3 Tage | |
| Antriebsart | Handaufzug | |
| Hemmung |
• Schweizer Anker • Parachrom-Spiralfeder (Niob-Zirkonium-Legierung mit Oxid- schicht) mit Breguet-Endkurve, paramagnetisch, gebläut • Glucydur-Unruh, 4-schenklig, 4 Microstella-Muttern aus Gold |
|
| Hersteller | Manufacture des Montres Rolex SA | |
| Herstellung | 2000 | |
| Stückzahl | ? | |
| Typ | Formwerk | |
| Material | • Uhren-Messing, rhodiniert/vergoldet | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
• Zeigerstellung durch Ziehen der Krone • Sekundenstopp • Paraflex-Stoßsicherung |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Stahlteile matt gebürstet und angliert • Alle Schraubenköpfe hochglanzpoliert • Perlierte Grundplatine • Guillochierung "rayon flammé de la gloire" • COSC-Zertifizierung |
|
|
Die unterschiedlichen Versionen des
Rolex-Kalibers 7040: 7040-1: Guillochierung "Clous de Paris"; vergoldet 7040-2: Guillochierung strahlenförmig mit Zentrum der Sekunde; silber 7040-3: Guillochierung rund, mit Zentrum der Sekunde; silber 7040-4: Guillochierung "Rayon flammé de la gloire" |
||
|
|
||
| Sylvain Berneron (Hauterive, Schweiz) | ||
| Kaliber | CH233 |
Sylvain Berneron Kaliber CH233 - Mit freundlicher Genehmigung von Berneron |
| Gesamt Ø | 30.00 mm x 28.00 mm (13¼"' x 12¼"') | |
| Höhe | 2.30 mm | |
| Steine | 17 | |
| Frequenz | 21.600 A/h (3 Hz) | |
| Gangreserve | 60 Std. | |
| Antriebsart | Handaufzug | |
| Hemmung |
•
Schweizer Anker • Flachspirale • Unruh, 4-schenklig, 4 Exzenterschrauben aus Gold |
|
| Hersteller | Sylvain Pinaud; Le Cercle de Horlogers | |
| Herstellung | 2023 | |
| Stückzahl | 24 | |
| Typ | Formwerk | |
| Material | • 18K Gold | |
| Funktionen |
• Stunde • Minute • Kleine Sekunde auf "6" |
|
| Ausstattung |
•
Zeigerstellung durch Ziehen der Krone • Unruh-Stopp • Beweglicher Spiralklötzchenträger • KiF-Stoßsicherung • 135 Einzelteile |
|
| Qualitätsausführung |
•
Alle Kanten von Hand angliert und poliert • Alle Stahlteile angliert und hochglanz poliert • Alle Senkbohrungen angliert und hochglanz poliert • Federhausrad guillochiert • Minutenrad mit Dekor • Federhausplatine sowir Sekundenradbrücke mit Dekorschliff • Grundplatine, Platine, Brücke und Kloben sandgeblasen |
|
|
|
||
|
|
||
|
Roger Dubuis (Meyrin, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
RD02 SQ 2 13¼"' x 14"' 5.70 mm 19 21.600 A/h (3 Hz) 60 Std. Handaufzug • Schweizer Anker • Flach-Spirale • Glucydur-Unruh, 2-schenklig Manufacture Roger Dubuis SA (Richemont) 2006 ? Formwerk; Tourbillon • Uhren-Messing, rhodiniert • Tourbillon (1 min./U.), fliegend mit integrierter Sekunde auf "7" • Stunde • Minute • Zeigerstellung durch Ziehen der Krone • Tourbillon-Käfig in Form eines Keltischen Kreuzes • Beweglicher Spiralklötzchenträger • 165 Einzelteile • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und poliert • Skelettiertes Werk • Perlierte Grundplatine • Genfer Streifenschliff • Genfer Siegel Varianten innerhalb dieser Kaliber-Familie: RD02 SQ 2: Ø = 13¼"'x14"'; Höhe 5.70 mm; Skelettiertes Formwerk; 2006 RD02 SQ 3: Ø = 16"'; Höhe 4.28 mm; Skelettiertes Werk; 2008 RD02 SQ 4: Ø = 14"'x14 1/3"'; Höhe 4.85 mm; Skelettiertes Formwerk; 2008 RD505 SQ: Ø = 16"'; Höhe 4.28 mm; Skelettiertes Werk; 2011 RD509 SQ: Ø = 16"'; Höhe 4.28 mm; Skelettiertes Werk aus T700 Karbon; 2017 Tourbillon-Drehgestellform "Roger Dubuis". Entwicklung der Firmengeschichte: Sogem SA (Société Genevoise des Montres) ---> Manufacture Roger Dubuis SA |

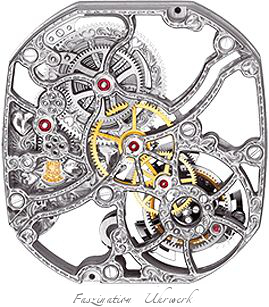

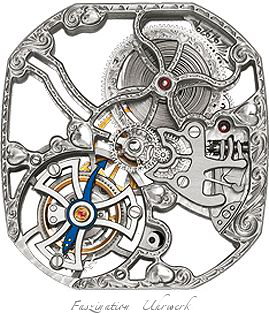

Roger Dubuis Kaliber RD02 SQ 2 - Bild mit freundlicher Genehmigung der Manufacture Roger Dubuis SA |
|
|
||
|
|
||
|
HUBLOT (Nyon, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
HUB 9001 30.00 mm x 32.50 mm (13¼"'x 14¼"') 8.38 mm 43 21.600 A/h (3 Hz) 240 Std. / 10 Tage Handaufzug • Schweizer Anker • Nivarox Flach-Spirale • Glucydur-Uhruh, 3-schenklig Hublot SA 2011 ? Formwerk, Karussell, Schaltrad-Chronograph • Uhren-Messing, schwarz rhodiniert • Stunde • Minute • Zentrale Chrono-Sekunde • Gangreserve • Zeigerstellung durch Ziehen der Krone • Mono-Drücker • Schaltrad mit "Hublot"-Signatur • 3 Federhäuser • Verstärkte Feder • KiF-Stoßsicherung • 305 Einzelteile • Skelettierte Brücken und Kloben • Alle Brücken und Kloben angliert • Zahnräder mit doppelten Speichen • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Perlierte Grundplatine • Brücken und Kloben mit Matt-Schliff |
HUBLOT Kaliber HUB 9001 - Bild mit freundlicher Genehmigung der HUBLOT SA |
|
|
||
|
|
||
|
Roger Dubuis (Meyrin, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
RD88 SQ 13½"' x 13½"' 4.50 mm 19 21.600 A/h (3 Hz) 50 Std. Handaufzug • Schweizer Anker • Flach-Spirale • Glucydur-Unruh, 2-schenklig, Masseschrauben Manufacture Roger Dubuis SA (Richemont) ? ? Formwerk; Tourbillon • Uhren-Messing, rhodiniert • Tourbillon (1 min./U.), fliegend mit integrierter Sekunde auf "7/8" • Stunde • Minute • Zeigerstellung durch Ziehen der Krone • Tourbillon-Käfig in Form eines Keltischen Kreuzes • Beweglicher Spiralklötzchenträger • KiF-Stoßsicherung • 158 Einzelteile • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und poliert • Skelettiertes Werk • Perlierte Grundplatine • Genfer Streifenschliff • Genfer Siegel Das Design ist geschützt nach US-Patent D0627249 (Carlos Dias, Carouge) von 2010. Tourbillon-Drehgestellform "Roger Dubuis". Entwicklung der Firmengeschichte: Sogem SA (Société Genevoise des Montres) ---> Manufacture Roger Dubuis SA |
Roger Dubuis Kaliber RD88 SQ - Bild mit freundlicher Genehmigung der Manufacture Roger Dubuis SA |
|
|
||
|
Richard Mille (Les Breuleux, Schweiz) |
||
| Kaliber |
RM021 RM21-01 RM21-02 |

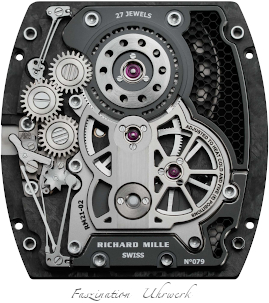

Richard Mille Kaliber RM021-02 - Bild mit freundlicher Genehmigung der
Richard Mille SA |
| Gesamt Ø |
30.20 mm x 28.60 mm (13¼"' x 12¾"')
- (RM021)
/ 30.20 mm x 29.20 mm (13¼"' x 13"') - (RM21-01, RM21-02) |
|
| Höhe | 6.35 mm (RM021) / 7.14 mm | |
| Steine | 27 | |
| Frequenz | 21.600 A/h (3 Hz) | |
| Gangreserve | 70 Std. / 3 Tage | |
| Antriebsart | Handaufzug | |
| Hemmung |
• Schweizer Anker, Hebewinkel
53° • Elinvar-Spirale von Nivarox® • Glucydur-Unruh (Ø 10.00 mm), 2-schenklig, 4 Regulier, sowie 14 Masse- schrauben mit Trägheitsmoment 10 mg / cm² |
|
| Hersteller | APRP; Richard Mille SA | |
| Herstellung | 2009-2023 | |
| Stückzahl | ? / 50 / 50 | |
| Typ | Tourbillon; Formwerk | |
| Material |
• Carbon TPT®; Haynes® 214®, schwarz
/ Gold PVD-behandelt; Titan Grad 5 (90 % Titan, 6% Aluminium sowie 4% Vanadium) mit PVD-Beschichtung; Chronifer®; Arcap; Gold; Edelstahl |
|
| Funktionen |
• Tourbillon (1 min./U.), fliegend • Stunde • Minute • Gangreserve, retrograd auf "11" • Drehmomentanzeige, retrograd auf "1" • Funktionsanzeige auf "4" |
|
| Ausstattung |
• Zeigerstellung durch Ziehen der
Krone • Funktionsanzeige der Krone: "N" (Neutral), "W" (Aufzug) sowie "H" (Zeigerstellung) • Federhaustrommel mit optimierter Übersetzung (6 Std./U.) • Federhausverzahnung und Kleinbodenradtrieb mit zentalem Evolventen- profil (Eingriffswinkel 20°) • Federwelle aus nickelfreiem Chronifer® (DIN x 46 Cr 13 + S) mit den folgenden Eigenschaften: rostfrei, antimagnetisch, zum Tempern geeignet • 3 dreifach geschraubte Chatons aus Weissgold • Tourbillonkäfig Keramik kugelgelagert, Ø 12.30 mm • Platinen in Honigwabenstruktur • KIF Elastor-Stoßsicherung (KE 160 B28) |
|
| Qualitätsausführung |
•
Alle
Brücken und Kloben angliert • Alle Titan- und Stahlteile Saphir-gestrahlt und angliert • Teilskelettiertes Werk mit Honigwabenstruktur • Alle Kontaktflächen poliert • Zapfen der Triebe Hitze behandelt • Schraubenköpfe hochglanzpoliert |
|
|
Hinter der Materilabezeichnung Haynes® 214® steckt eine
Nickel-Chrom-Aluminium-Eisen-Legierung, die eine extrem hohe Hitzetoleranz
aufweist. Sie wird daher unter anderem oft in Verbrennungsanlagen, Turbinen
und Katalysatoren verwendet und hält Temperaturen von mehr als 1.300 Grad
Celsius stand. Tourbillon-Drehgestell "Richard Mille" |
||
|
|
||
|

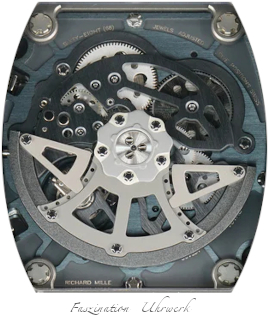

Richard Mille (Les Breuleux, Schweiz) |
||
| Kaliber |
RMAC1 RMAC3 |

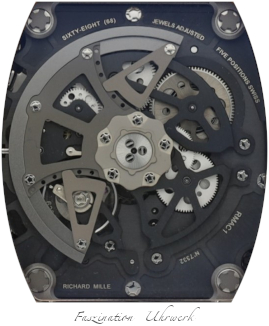

Richard Mille Kaliber RMAC1 - Bild mit freundlicher Genehmigung der Richard Mille SA

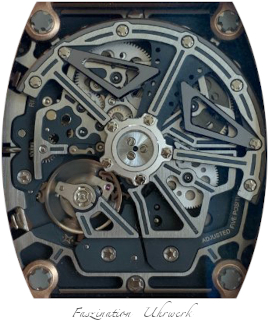

Richard Mille Kaliber RMAC3 - Bild mit freundlicher Genehmigung der
Richard Mille SA |
| Gesamt Ø | 30.25 x 38.45 mm (13¼"' x 17"') | |
| Höhe | 9.00 mm | |
| Steine | 68 | |
| Frequenz | 28.800 A/h (4 Hz) | |
| Gangreserve | 50 Std. ±10% | |
| Antriebsart | Automatik, unidirektional (entgegen Uhrzeigersinn) | |
| Hemmung |
• Schweizer Anker, Hebewinkel
53° • Elinvar-Spirale von Nivarox® • Glucydur-Unruh, 4-schenklig, 4 Exzenter-Regulierschrauben mit Trägheitsmoment von 4.8 mg/cm² |
|
| Hersteller | Richard Mille SA; Vaucher Manufacture Fleurier; Dubois-Dépraz | |
| Basis | Vaucher Manufacture Fleurier Kaliber VMF 6201/6301 (RMAC3), modifiziert mit Chrono-Modul von Dubois-Dépraz | |
| Herstellung | 2013 / 2016 | |
| Stückzahl | ? / ? | |
| Typ | Formwerk; Chronograph mit Schaltrad-Steuerung | |
| Material |
• Titan Grad 5 (90 % Titan, 6% Aluminium sowie 4% Vanadium)
mit PVD-Beschichtung; Edelstahl; AP 20 Stahl; Gold |
|
| Funktionen |
• Stunde • Minute • Chrono-Sekunde • Groß-Datum auf "12" • 60-Min. über zentralen Zeiger • 60-Min.-Register über Drehscheibe auf "9" (RMAC3) • Kleine Sekunde auf "3" (RMAC3) • 12-Std.-Register auf "6" • Datum durch Fenster auf "4/5" (RMAC3) • Monat durch Fenster auf "4/5" |
|
| Ausstattung |
• Zeigerstellung durch Ziehen der Krone • Chrono-Drücker auf "2" sowie "4" • Federhaustrommel mit optimierter Übersetzung (5 Std./U.) • Doppelfederhaus, in Serie geschaltet • Federhausverzahnung und Kleinbodenradtrieb mit zentalem Evolventenprofil (Eingriffswinkel 20°) • Federwelle aus nickelfreiem Chronifer® (DIN x 46 Cr 13 + S) mit den folgenden Eigenschaften: rostfrei, antimagnetisch, zum Tempern geeignet • Tourbillonkäfig Ø 12.40 mm • Rotor Keramik kugelgelagert, aus Titan Grad 2/-5 mit variabler Schwungmasse aus 18 K Gold mit Palladium sowie Tungsten-Kobalt-Legierung • Torq-Schrauben aus Titan • Triovis Nr.2-Feinregulierung • Hemmungsrad in Rubifix (transparent) gelagert • Incabloc-Stoßsicherung (908.22.211.100), transparent |
|
| Qualitätsausführung |
•
Alle Brücken und Kloben angliert • Alle Titanteile nass sandgestrahlt sowie angliert • Alle Stahlteile Saphir-gestrahlt und angliert • Skelettiertes Werk • Alle Kontaktflächen poliert • Zapfen der Triebe Hitze behandelt • Schraubenköpfe hochglanzpoliert |
|
|
Unterschied: RMAC1: Vaucher Kaliber VMF 6201 RMAC3: Vaucher Kaliber VMF 6301 |
||
|
|
||
|
|
||
|
HUBLOT (Nyon, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
2033-CH01 30.40 mm x 38.00 mm (13½"' x 16¾"') 14.14 mm 69 21.600 A/h (3 Hz) 120 Std. / 5 Tage Handaufzug • Schweizer Anker • Flach-Spirale • Gyromax-Unruh, 4-schenklig (offen), 4 Exzenter Regulier- schrauben Hublot SA 2011 ? Tourbillon, Formwerk • Uhren-Messing, rhodiniert • Tourbillon (1 min./U.) mit aufgesetzter Sekunde • Stunde • Minute • Griechischer Olympiadenkalender • Ägyptische Kalenderanzeige • Mondkalender • Sonnenauf- sowie -untergang • Eklipsenkalender • Tierkreiskalender • Zeigerstellung durch Ziehen der Krone • KiF-Stoßsicherung • 495 Einzelteile • Skelettiertes Werk • Alle Brücken und Kloben angliert • Zahnräder mit doppelten Speichen • Schraubenköpfe hochglanzpoliert • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Perlierte Grundplatine • Werksoberflächen mit Matt-Schliff Wikipedia: Der Mechanismus oder Computer von Antikythira ist ein antikes Artefakt aus Zahnrädern, die ursprünglich ein analogrechnendes mechanisches Kalendarium bildeten. Damit ist der Mechanismus von Antikythera der älteste erhaltene Analogrechner der Welt. Auf der Vorderseite befand sich ein Sonnen- kalender mit zusätzlicher Tierkreisanzeige (Zodiac-Anzeige). Auf der Rückseite befand sich oben ein Mondkalender, der das vorn im Sonnenkalender ange- zeigte Datum im Mondkalender wiedergab und zusätzlich noch in einer kleineren Anzeige die beiden jährlichen Austragungsorte der Panhellenischen Spiele anzeigte. Unten auf der Rückseite befand sich ein Eklipsenkalender, der die Daten der Sonnen- und Mondfinsternis auf die Stunde genau angab. Der Mechanismus wurde 1900 zusammen mit anderen Funden von Schwamm- tauchern in einem Schiffswrack vor der griechischen Insel Antikythira, zwischen Kythera und Kreta gefunden. Die C14-Datierung der Planken des Schiffswracks ergab einen Bau des Schiffes um 220 v.Chr. An Bord des Schiffes befindliche Münzen aus Pergamon konnten zwischen 86 und 67 v.Chr. datiert werden, Münzen aus Ephesus zwischen 70 und 60 v.Chr. Daher dürfte das Schiff zwischen 70 und 60 v.Chr. gesunken sein. Der Mechanismus ist in der Abteilung für Bronze- gegenstände im Nationalen Archäologiemuseum in Athen ausgestellt. Hier zeigt HUBLOT nun die Reinterpretation des Antikytherischen Mechanismus in Miniaturform. |
HUBLOT Kaliber 2033-CH01 - Bild mit freundlicher Genehmigung der Hublot SA
|
|
|
||
|
Jérôme Siegrist / BNB Concept (Duillier, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
CH 1450 30.40 mm x 32.90 mm (13½"' x 14½"') 7.40 mm 35 21.600 A/h (3 Hz) 120 Std. Handaufzug • Schweizer Anker • Nivarox-1 Spirale • Glucydur-Unruh (offen), 4-schenklig, 4 Exzenterschrauben Jérôme Siegrist (BNB Concept) 2009 1 (bis jetzt bekannt) Tourbillon, Chronograph mit Schaltrad-Steuerung, Formwerk • Uhren-Messing, rhodiniert / schwarz beschichtet • Tourbillon (1 min./U.), fliegend • Stunde • Minute • 30-Minuten-Register auf "10/11" • 60-Sekunden-Register auf "1/2" • Gangreserve mit 72°-Anzeige • Zeigerstellung durch Ziehen der Krone • KiF-Stoßsicherung • 265 Einzelteile • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und matt gebürstet • 3D-strukturierte Grundplatine Nach dem Konkurs der BNB Concept im Januar 2010 stellte HUBLOT den Ge- schäftsführer der BNB Concept, Mathias Buttet, ein und übernahm auch gleich- zeitig rund dreißig junge und sehr begabte Uhrmacherinnen / Uhrmacher sowie Mechaniker des Unternehmens. HUBLOT pflegte bereits seit 2004 zu BNB Concept Geschäftsbeziehungen, bzw. seit deren Gründung des in der Herstellung von Uhrenkomplikationen spezialisierten Unternehmens. BNB Concept stellte die Tourbillons für die Marke HUBLOT her, die zu deren größten Kunden zählte. Mit der nun neu ausgelegten "Confrérie Horlogère Hublot" hat die Firma HUBLOT nun eine spezielle und einzigartige Abteilung der Haut-Horlogerie aufgestellt, welche noch viele neue Ideen junger, kreativer Köpfe zeigen wird. Das Konzept "Confrérie" von Mathias Buttet wird unter dem Namen "Confrérie Horlogère Hublot" weitergeführt. |
BNB Concept, Confrérie Horlogère Kaliber CH 1450 - Bild mit freundlicher Genehmigung von Sandro Campardo, Freier Fotograf, Neuchâtel |
|
|
||
|
|
||
|
Roger Dubuis (Meyrin, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
RD82 30.45 mm (13½"') 4.10 mm 21 21.600 A/h (3 Hz) 192 Std. / 8 Tage Handaufzug • Schweizer Anker • Flach-Spirale • Glucydur-Unruh, 3-schenklig Manufacture Roger Dubuis SA (Richemont) 2011 ? Formwerk • Uhren-Messing, rhodiniert • Stunde • Minute • Kleine Sekunde auf "9" • Zeigerstellung durch Ziehen der Krone • Schwanenhals-Feinregulierung • Beweglicher Spiralklötzchenträger • KiF-Stoßsicherung • 172 Einzelteile • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und poliert • Perlierte Grundplatine • Genfer Streifenschliff • Genfer Siegel Entwicklung der Firmengeschichte: Sogem SA (Société Genevoise des Montres) ---> Manufacture Roger Dubuis SA |
Roger Dubuis Kaliber RD82 - Bild mit freundlicher Genehmigung der Manufacture Roger Dubuis SA |
|
|
||
|
|
||
|
Roger Dubuis (Meyrin, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Basis Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
RD8231 30.45 mm (13½"') 7.60 mm 28 21.600 A/h (3 Hz) 192 Std. / 8 Tage Handaufzug • Schweizer Anker • Flach-Spirale • Glucydur-Unruh, 3-schenklig Manufacture Roger Dubuis SA (Richemont) Roger Dubuis Kaliber RD82 2001 ? Formwerk; Chronograph mit Schaltrad-Steuerung • Uhren-Messing, rhodiniert • Stunde • Minute • Zentrale Chrono-Sekunde • 30 Minuten-Register auf "3" • Kleine Sekunde auf "9" • Zeigerstellung durch Ziehen der Krone • Mono-Drücker (alle Funktionen über die Krone) • Chronobrücke mit 2 verschraubten Deckstein-Plättchen • Schwanenhals-Feinregulierung • Beweglicher Spiralklötzchenträger • KiF-Stoßsicherung • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und poliert • Perlierte Grundplatine • Genfer Streifenschliff • Genfer Siegel Entwicklung der Firmengeschichte: Sogem SA (Société Genevoise des Montres) ---> Manufacture Roger Dubuis SA |

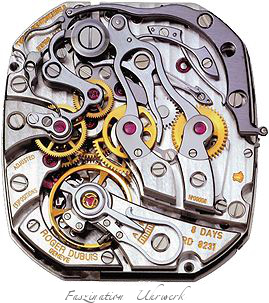

Roger Dubuis Kaliber RD8231 - Bild mit freundlicher Genehmigung der Manufacture Roger Dubuis SA |
|
|
||
|
|
||
|
Ulysse Nardin (Le Locle, Schweiz) |
||
|
Kaliber
o o o Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
200 201 208 30.685 mm (nur UN 208) / 31.00 mm (13¾"') 28 28.800 A/h (4 Hz) 192 Std. / 7 Tage Handaufzug • Dual-Ulysse Hemmung • Nivarox-1 Spirale • Monometallische Unruh, 4 schenklig mit 4 Exzenter- schrauben Dr.Ludwig Oechslin; CSEM; Ulysse Nardin SA 2001 ? Formwerk; Tourbillon; Karusell • Uhren-Messing, rhodiniert • Stunde • Minute • Karusell-Tourbillon (1 U/12 Std.) • Aufzug erfolgt über den Gehäuseboden und die Zeit- einstellung mittels Drehlünette mit Spezialverschluss • Federhaus ist mit 196 Kugeln gelagert • Incabloc-Stoßsicherung • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und hochglanzpoliert • Schrauben gebläut (Versionsabhängig) • Perlierte Grundplatine • Genfer Streifenschliff Bei der Dual-Ulysse Hemmung übertragen 2 Silizium-Impulsräder die Energie zur Unruh. Dr.Ludwig Oechslin in Zusammenarbeit mit der CSEM. Das Karusell- Tourbillonwerk ist auf dem Minutentrieb montiert. Das Stabwerk, das den Tourbillonkäfig trägt, macht eine Umdrehung in 60 Minuten und dient damit als Minutenzeiger. 2001: UN-01 2005: Hemmungsräder aus Diamant, welche im DRIE-Verfahren herge- stellt wurden. 2007: Neuartiger Materialverbund DIAMonSIL®. Bei der Fertigung dieses neuen Verbundwerkstoffs wächst auf den Hemmungs- teilen aus Silizium eine nano-kristalline Diamantschicht, welche einen Härtegrad 10 eines Diamanten aufweist. Sigatec SA fertigt die Siliziumteile, GFD Gesellschaft für Diamantprodukte mbH, Ulm die Diamant-Beschichtung. |
Ulysse Nardin Kaliber UN 208 - Bild mit freundlicher Genehmigung der Ulysse Nardin SA |
|
|
||
|
|
||
|
Jaeger-LeCoultre (Le Sentier, Schweiz) |
||
|
Kaliber
o Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
174 "Gyrotourbillon II" 31.00 x 36.00 mm (13¾"' x 16"') 11.25 mm 58 28.800 A/h (4 Hz) 50 Std. Handaufzug • Schweizer Anker • Nivarox I Zylinder-Spiralen mit Breguet-Endkurve (gebläut) • Exzenter-Unruh (Ø 13.86 mm), 2-schenklig, Exzenter-Regulier- schrauben (Trägheitsmoment 12.5 mg / cm²) Jaeger-LeCoultre, Branch of Richemont SA 2005 75 Formwerk, Tourbillon • Neusilber, rhodiniert • Sphärisches Tourbillon (1 min./U. sowie 18.75 sec./U.), fliegend mit aufgesetzter Sekunde • Stunde • Minute • 24-Stunden Anzeige • Gangreserve, retrograd (Werkseite) • Zeigerstellung durch Ziehen der Krone • 3 seitliche Korrekturdrücker • Unruh aus 18 Karat Gold • Äusserer Tourbillonkäfig aus Aluminium • 6 KiF-Stoßsicherungen • 373 Einzelteile • Alle Brücken und Kloben angliert • Schraubenköpfe hochglanzpoliert • Brücken guillochiert • Skelettierte Tourbillonbrücke • Alle Stahlteile matt gebürstet / hochglanzpoliert und angliert • Perlierte Grundplatine • Genfer Streifenschliff Der äußerer Tourbillon-Käfig besteht aus Aluminium und benötigt 60 Sekunden für eine vollständige Umdrehung. Der innere Käfig benötigt 18.75 Sekunden für eine vollständige Umdrehung. Trägheitsmoment 12.5mg / cm²; Spirale Qualität Nivarox I, freischwingend mit Breguet-Krümmung; Monometallische Unruh aus 18-karätigem Gold mit innen liegenden Gold-Regulierscheiben. Durchmesser 13,86 mm, Masse 0,336 Gramm; 100 Komponenten; 6 Stoßsicherungen. Die Idee zur zylindrischen Form einer Spirale hatte sich der berühmte englische Uhrmacher John Arnold schon 1782 patentieren lassen. Das Tourbillon selber wurde 1801 von dem berühmten Uhrmacher Abraham-Louis Breguet entwickelt. Eine weitere Steigerung zum Gyrotourbillon I auf allerhöchstem Niveau! Entwicklung der Firmengeschichte: Antoine et Ulysse Le Coultre ---> Antoine Le Coultre & Frère ---> Antoine Le Coultre & Fils ---> LeCoultre - Borgeaud et Cie ---> LeCoultre & Cie ---> Jaeger- LeCoultre |
Jaeger-LeCoultre Kaliber 174 - Bild mit freundlicher Genehmigung der Manufacture Jaeger-LeCoultre, Branch of Richemont SA
Jaeger-LeCoultre Kaliber 174 - Bild mit freundlicher Genehmigung der Manufacture Jaeger-LeCoultre, Branch of Richemont SA |
|
|
||
|
Daniel Roth (Meyrin, Schweiz) |
||
|
Kaliber
Gesamt Ø Höhe Steine Frequenz Gangreserve Antriebsart Hemmung Hersteller Basis Herstellung Stückzahl Typ Platine / Brücken Funktionen Ausstattung Qualitätsausführung |
DR 116 + DR
M022 (Modul) 31.40 x 34.80 mm (13¾"' x 15¼"') 5.58 mm 26 (Modul + 8 = 34) 28.800 A/h (4 Hz) 48 Std. Automatik • Schweizer Anker • Flach-Spirale • Glucydur-Unruh (CuBe), 3-schenklig Daniel Roth et Gérald Genta Haute Horlogerie SA (BVLGARI / LVMH) Girard Perregaux Kaliber GP3100 + Modul DR M022 2006 ? Formwerk • Uhren-Messing, rhodiniert; Stahl • Stunde • Minute • Indikation für 24 Städte • 1.Zeitzone (weiß) auf "12" • 2.Zeitzone (schwarz) auf "6" • Tag-/ Nachtanzeige auf "3" • Sommer- ("S") und Winteranzeige ("W") auf "9" • Zeigerstellung durch Ziehen der Krone • Seitlicher Korrekturdrücker für die 24 Städte auf "4" • Rotor aus 22 Karat Gold • KiF-Stoßsicherung • Alle Brücken und Kloben angliert • Alle Stahlteile angliert und matt gebürstet • Schraubenköpfe hochglanzpoliert • Rotor guillochiert • Perlierte Basisplatine • Genfer Streifenschliff |
Daniel Roth Kaliber DR116 + DR M022 - Bild mit freundlicher Genehmigung der BVLGARI SpA Società per azioni |
|
|
||
|
Alle Markennamen sind eingetragene Warenzeichen und Eigentum der jeweiligen Hersteller - Sounddateien mit freundlicher Genehmigung durch Martin Filzwieser - © Copyright Antonios Vassiliadis - IMPRESSUM |
||
